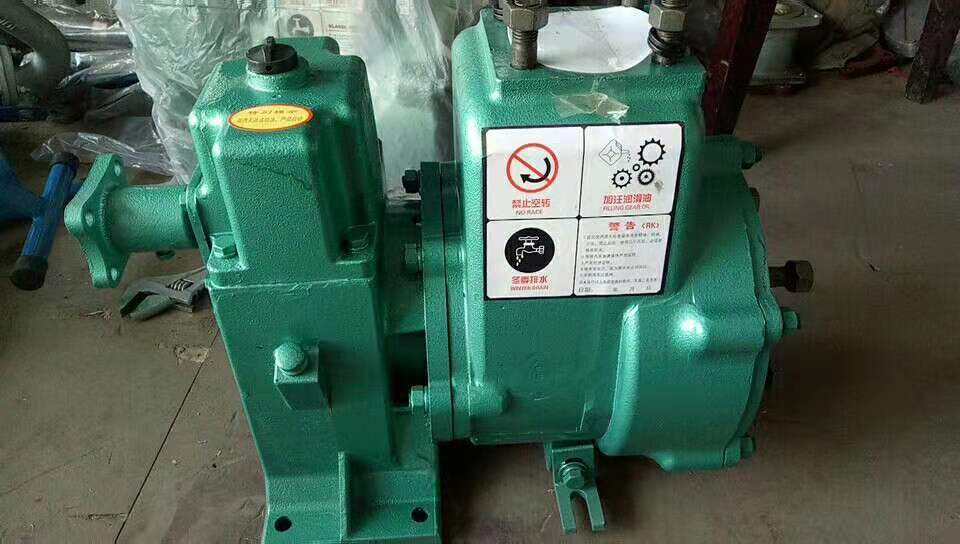

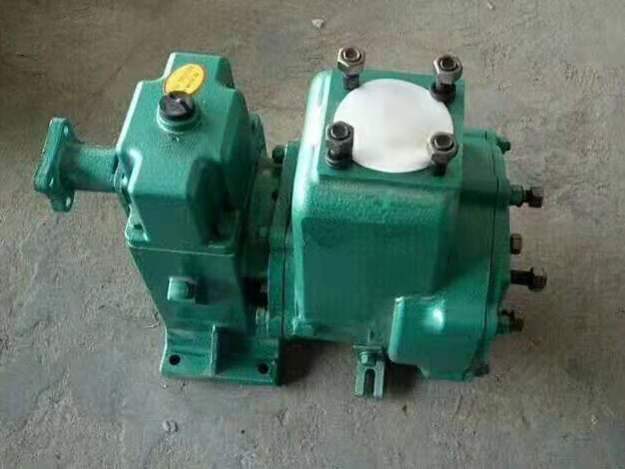

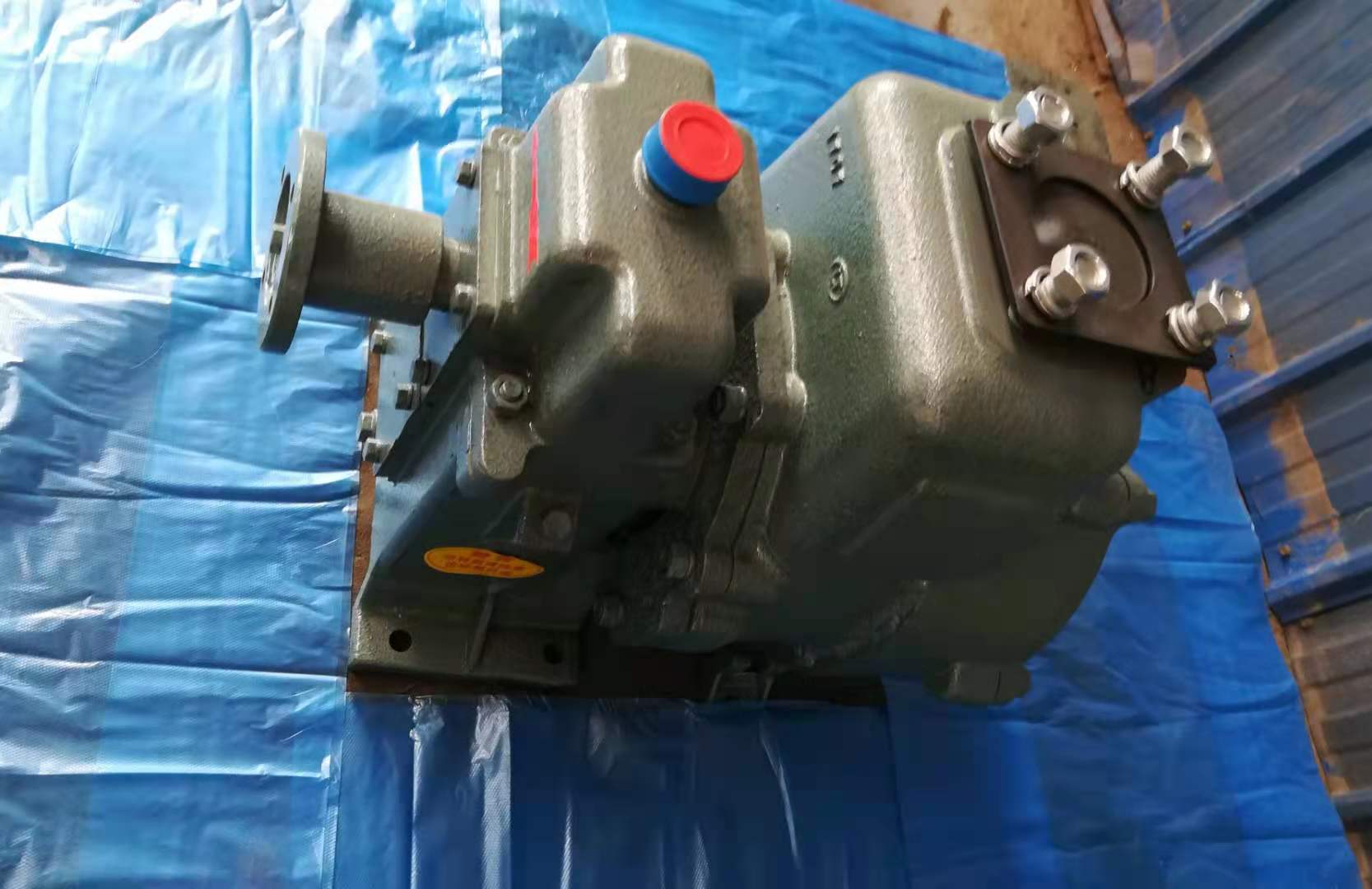

洒水车水泵使用说明书

我公司生产的洒水车采用国内外优质二类底盘改装而成，它适用于各种路 面洒水、喷雾、降温、除尘、冲洗尘埃赃物，亦可用于路面的洒水、喷雾、降 温、除尘、冲洗尘埃赃物，亦可用于路面养护、园林绿化及应急消防、运输饮 水等。该洒水车主要由汽车底盘、罐体、水泵、球阀和输水管道、洒水装置等 部件组成。水泵、取力箱、球阀均为**定型产品，性能良好，工作可靠，洒 水时压力高、流量大、油耗低，洒水时打开音乐喇叭开关，美好的音乐伴随您 愉快地工作。 湖北程力专用汽车有限公司系列洒水车使用说明书 - 2 - / 9 目 录 一、工作原理及结构简介 二、操作规程 三、故障及排除方法 四、洒水车的保养 五、售后服务 六、随车附件明细 湖北程力专用汽车有限公司系列洒水车使用说明书 一、工作原理及结构简介 1、洒水车结构简图 图 2-1 洒水车结构简图 2、汽车底盘 此洒水车采用东风公司及一汽汽车集团定型二类底盘改装而成。每个产品所采用的二类 底盘，其结构详见所附《汽车底盘使用说明书》。 3、罐体 洒水车罐体结构，罐体为椭圆形或方形，用钢板制成，整车罐体水仓为 2-3 室，中间隔 板下端有通孔，仓内隔板具有防波作用。以减低汽车行驶时罐内液体的冲击。外表涂防锈漆 及装饰漆。 图 2-2 水罐体 （1）封头（2）上护栏（3）罐口（4）爬梯（5）吊耳（6）支撑（7）副梁（8）筒体(9)炮筒 (10)防波隔板(11)量管 为了防止锈蚀，罐体外表途防锈及装饰漆，油罐侧面中间装有容器指示计，在往油罐加油 或向外输油时，可直接指示出罐内容积。 4、罐口组件 （1）手柄 （2）小盖 （3）大盖 （4）转动销 图 2-3 罐口 - 3 - / 9 湖北程力专用汽车有限公司系列洒水车使用说明书 罐口组件：大盖由螺栓紧固在罐口颈板上，由一个支销和一个护板小盖连接在一起，顺 时针转小盖之上手柄可使小盖压紧。反转，脱开耳板后，小盖则可打开，大盖上开有一个Φ 30 的孔，以便在加水过程中，使罐内的压力与大气压力基本。 5、取力器 与各车型相匹配的专用取力器，气动操作或手动操作，操作开关向后拉，取力器进入啮合 位置，通过传动轴带动水泵工作，开关向前回位，水泵即停止工作。 6、水泵 自吸式叶轮泵系洒水车专用泵。该水泵的结构原理图、使用维护保养，详见《洒水车泵 使用说明书》。 7、球阀 本车采用的阀门为球型阀门，结构。 球阀由阀体调整座、密封环、球、阀杆手柄等部分组成，搬转手柄 90°即可实现球阀的开关， 球阀配合松紧可旋转调整以达到要求。该洒水车装有Φ50 不锈钢球阀 7 只，供调节洒水之用。 Φ50 铝合金球阀一只，图中 4 以**抽水或洒水，其抽水时打开，洒水时关闭。Φ65mm 消防 球阀一只，可连接消防带供应紧急灭火之用。 （1）手柄 （2）O 型密封圈 （3）阀杆 （4）球阀 （5）O 型密封圈 （6）密封 （7）调整座 （8）阀体 图 2-5 球阀 8、喷水器 本车前装有鸭嘴形喷嘴或圆头冲嘴，后面装有圆柱形洒水砣，侧喷花洒莲花头。车后部装 有高射喷**。（选装） 喷水器一般用于冲洗街道，起除尘和降温作用，其喷水器可以用调节喷嘴螺纹的方法改变 喷水器的喷洒方向和角度，高射喷**可以用于城乡及应急消防车的作用。莲蓬喷嘴可以浇落 路中间喷水器冲起的灰尘，起到清洁空气的作用。 9、管道布置简图： - 4 - / 9 湖北程力专用汽车有限公司系列洒水车使用说明书 图 2-6 管道布置简图 10、配件清单 表 2-1： 序号 名称 规格 数量 注备 1 取力器 1 根据底盘的变速箱选配 2 水泵 80YHCB－60/ 60YHCB－30 1 3 铝合金球阀 Φ50 1 4 三通球阀 Φ65 1 5 三通滤网 Φ65 1 6 不锈钢球阀 Φ25/Φ50 7 7 法兰出口 Φ65 2 8 洒水炮 1 9 消防栓 1 以上配置为常规配置，客户对产品有特殊要求的可更改配置。 二、操作规程 1、使用前的准备工作 （1）检查变速箱内润滑油油面，以到油面螺塞孔的下缘为准，不足时添加齿轮油。 （2）检查变速箱操纵杆，使之处于空档位置，检查取力箱操纵手柄位置，使之为水平向右位 置，使之为水平向右位置，检查油门**器，使其为**小。 2、水泵及取力器的操作 （1）启动 联接好有关管道，启动发动机，当原车压力表读数达到 0.3Mpa 时，踏离合 踏板，打开取力箱操纵开关，慢慢松离合（过快会损坏取力器和变速箱），使之挂挡。 通过油门**器，可**水泵的工作转速。 （2）停止 将油门**器推进，调整为**小，踏离合器踏板，将取力器操纵开关扳回** 原位置，使取力箱脱档。 3、使用后的检查 （1）检查取力器操纵开关是否回位，检查油门**器是否为**小位置。 （2）检查阀门手柄位置，均为关闭状态。 - 5 - / 9 湖北程力专用汽车有限公司系列洒水车使用说明书 4、 各作业操纵使用说明 （1） 向罐内加水 将车开到预订位置，使水罐口对准自来水管口打开罐口盖、自来水即可加水。 当在野外自采水的情况下，水能通过水泵给罐内供水，其操作程序是：在三通球阀 G 处 接一胶管，调节三通球阀 G 到如图位置（注意：三通球阀凹坑所对方向关闭），关闭不锈钢球 阀 A、B、C、D、E、F 和消防栓 I，打开铝合金球阀 H，踏下离合，打开取力器开关，慢慢松 开离合（千万不可过快，否则将会损坏取力器或变速箱），使水泵开始工作，即可向罐内加水， 停止工作后开关回位。 工作水路示意：水经过三通球阀 G、过滤网、泵、铝合金球阀 H、水罐。（其中 A、B、C、 D、E、F、H 关闭）。 图 3-1-1 水泵加水 图 3-1-2 消防栓加水 工作水路示意：水经过消防栓开关 I、铝合金球阀 H、水罐。（其中 A、B、C、D、E、F、 G、H 关闭）。 （2）洒水、浇灌花木 在洒水和浇灌花木时，其操作程序是：调节三通球阀 G 到如图位置（注意：三通球阀 凹坑所对方向关闭），关闭铝合金球阀 H 和消防栓 I，打开不锈钢球阀 A、B、C、D、E，打 开铝合金球阀 H，踏下离合，打开取力器开关，慢慢松开离合（千万不可过快，否则将会 - 6 - / 9 湖北程力专用汽车有限公司系列洒水车使用说明书 损坏取力器或变速箱），使水泵开始工作，即可向实现洒水和浇灌花木的功能，停止工作 后开关回位。 工作水路示意：水经过罐体出口、三通球阀 G、过滤网、泵、前冲后洒和花撒。（其中 H、 I 关闭）。 图 3-2 洒水、浇灌花木 （3）应急消防 在应急消防时，其操作程序是：调节三通球阀 G 到如图位置（注意：三通球阀凹坑所 对方向关闭），关闭不锈钢球阀 A、B、C、D、E 和铝合金球阀 H，打开消防栓 I 和不锈钢 球阀 F，踏下离合，打开取力器开关，慢慢松开离合（千万不可过快，否则将会损坏取力 器或变速箱），使水泵开始工作，即可通过洒水炮和消防栓出口应急消防，停止工作后开 关回位。 工作水路示意：水经过水罐出口、三通球阀 G、过滤网、泵、消防栓和洒水炮。（其中 A、 B、C、D、E、H 关闭）。 图 3-3 应急消防 （4）活动泵站 做活动泵站时，其操作程序是：在三通球阀 G 处接一胶管，调节三通球阀 G 到如图位 置（注意：三通球阀凹坑所对方向关闭），关闭不锈钢球阀 A、B、C、D、E、F 和铝合金球阀 H，打开消防栓 I，接出口管。踏下离合，打开取力器开关，慢慢松开离合（千万不可过快， 否则将会损坏取力器或变速箱），使水泵开始工作，即可实现活动泵站的功能，停止工作后开 关回位。 工作水路示意：水经过三通球阀 G、过滤网、泵、消防栓 I。（其中 A、B、C、D、E、F、 H 关闭）。 - 7 - / 9 湖北程力专用汽车有限公司系列洒水车使用说明书 图 3-4 活动泵站 三、故障及排除方法 表 3-1 故障 内容 故障原因 排除故障方法 1、进水管不密封 逐段检查，排除漏气地方的故障 2、发动机转速太低，达不到所需的真空度 调整油门使转速在 1700 转/分左右 3、吸水高度大于允许高度 吸水高度应小于 5 米 4、进水管路严格堵塞 通管路 水 泵 不 能 吸 水 5、泵油密封件损坏，泵轴渗漏影响其真空度 更换密封件 水罐放 不出水 水罐太脏，滤网堵塞，冬季罐内结冰。 冲洗水罐，清洗滤网清除杂物，用热水或热气 是使冰融化 四、洒水车的保养 1、根据涂料的使用要求，新产品使用前，应将灌内注满水浸泡五天后放净，再用水冲洗涂层 表面，然后再用水冲洗涂层表面，然后再注满水静观两天后，将水放掉即可盛装饮用水了。 2、经常检查水路系统的联接件，开关及吸水胶管等部件部位的密封情况，如发现渗漏应即恢 复或更换密封件。 3、经常检查水罐、泵架、支架的固定情况，所有螺母应旋紧，保证联接紧固可靠。 4、经常检查取力器与水泵的联接情况，应联接可靠，运转正常，使用中若发现取力器和水泵 漏油，应更换密封件。 5、整车水路系统无防冻装置，因此严寒地区，气温摄氏度以下使用后，应立即将水泵、水罐 及水路系统中的积水全部放净，注意水泵放水螺塞放水后应关闭严密，确保密封，否则将影 响水泵吸水。 6、罐体上的油漆不得粘上汽油和煤油，因为这样会使油漆加速损坏。按期检查罐体上的油漆 质量，当油漆损坏时，就及时补漆，以防罐体产生锈蚀。 7、汽车底盘和发动机部分的使用与保养详见载货汽车使用说明书。 8、球阀通过的介质不宜过脏，以免伤害密封环，降低环阀使用寿命，各球阀不宜长期处于半 开状态下工作，否则易使密封环变形。 9、进泵滤网应经常拆洗，以防渣滓堵塞滤网，影响流量。 10、由于罐体与汽车大梁之间垫有木胶垫，水罐载重后各 U 型螺栓由于木胶的变形会发生松 动，因此在车重载后，必须定期拧紧 U 形螺栓，尤其是新车使用时必须做到这点。 - 8 - / 9 湖北程力专用汽车有限公司系列洒水车使用说明书
